Nepřehlédněte

Pozor Nenabízím prokovení, cínování, stříbření, zlacení, nepájivou masku, servisní potisk a jiné úpravy

Technologie

Nosný materiál plošných spojů je laminát Nanya FR4 0/35 - 1,5mm, splňující ROHS. Pro dvoustranné neprokovené PCB používám Nanya FR4 18/18 - 1,5 mm.
Využívám technologii přímého tisku - inkoust Agfa DiPaMat ER01

• Maximální rozměry jednostranné PCB 350x250 mm
• Maximální rozměry dvoustranné neprokovené PCB 300x230 mm
• Minimální tloušťka čar 12 mils (0.30 mm)
• Minimální velikost mezery 12 mils (0.30 mm)
• Velikost mezikruží dle tabulky níže
• CNC vrtání, karbidové nástroje 0.5 mm - 1.5 mm, ostatní jsou frézované (1.6 - 8.0 mm)
• Otvory se nesmějí překrývat
• Otvory nad 8.0mm pouze jako frézované
• Vrtá se vyleptaná deska, zohledněte velikost mezikruží v návrhu (čím tlustší měd, tím větší)
• Deska bude oříznuta na výsledný rozměr (přesnost 1 mm) a zabroušena
• Deska musí mít nakreslený okraj tlouštkou 0.25 mm čti zde

12mils = 0,30 mm, 16mils ≈ 0,4 mm, 32mils ≈ 0,8 mm

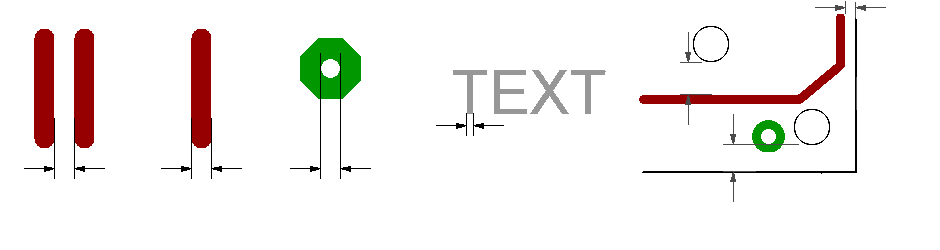

základní pravidla

0.30 mm
(12mils) 0.30 mm
(12mils) 0.50 mm
(32mils) 0.25 mm
(10mils) 1.50 mm
(60mils) 0.50 mm
(20mils) 0.30 mm
(12mils) okraj PCB

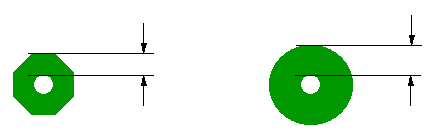

velikost mezikruží

Protože je otvor vrtaný až po vyleptání je potřeba dbát zvýšenou pozornost při návrhu desky
Pokud není dostatečná plocha mědi, nemá se kam odvést teplo při vrtání a ploška se může utrhnout.
Nebo může dojít k částečnému (nebo úplnému) poškození při následném deburringu nebo odstranění oxidace.
Dopodučuji dodržovat minimálně velikosti v tabulce, případně používat oválné/šestihranné pady.

velikost mezikruží velikost mezikruží

• otvor 0,5 mm - mezikruží 0,2 mm
• otvor 0,6 mm - mezikruží 0,25 mm
• otvor 0,7 mm - mezikruží 0,25 mm
• otvor 0,8 mm - mezikruží 0,30 mm
• otvor 0,9 mm - mezikruží 0,30 mm
• otvor 1,0 mm - mezikruží 0,35 mm
• otvor 1,1 mm - mezikruží 0,40 mm
• otvor 1,2 mm - mezikruží 0,40 mm
• otvor 1,3 mm - mezikruží 0,45 mm
• otvor 1,4 mm - mezikruží 0,50 mm
• otvor 1,5 mm - mezikruží 0,50 mm
• otvor 1,6+ mm - mezikruží 0,50 mm

Frézování

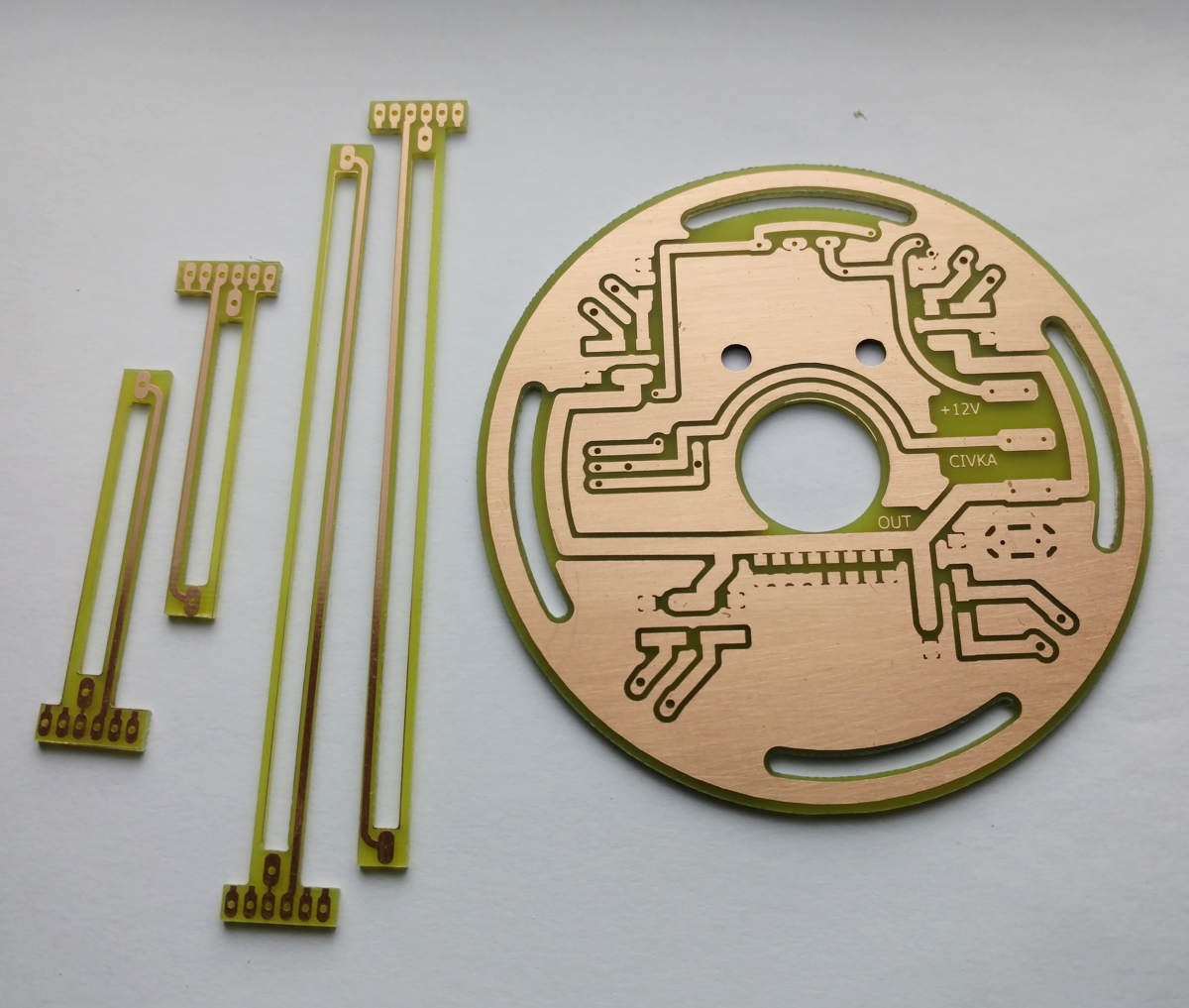

Frézovat je možné vnitřní sloty, nepravidelný okraj desky a výřezy. Dodací lhůta je vždy individuální. Cena je minimálně +30% z ceny zakázky, v případě časově náročných frézování je cena individuální.
Frézuje se 1.6mm nástrojem nebo 1.0mm (napájecí konektory apod).Frézovat je možné jen takové návrhy, které "nevypadnou" z panelu. Vyjímku tvoří kruhové plošné spoje - ty jsou vyrobeny s můstky. Frézování má vliv na rychlost výroby. Vyrábět nelze panelizaci a složitější frézování na můstky, především z důvodu ručního zpracování frézovacích dat.
Máte-li v návrhu otvory větší než 8mm je potřeba při objednání zvolit frézování, jinak tyto otvory nebudou zpracovány.

Nelze frézovat panelizaci a frézováním rozdělit desku na více menších.
Deska bude VŽDY dodána v jednom kuse, položka košíku je jedna deska.

Frézování není vhodné pro přesné mechanické díly!

kliknutím zobrazíte více
