rychloobrátková prototypová výroba plošných spojů

vrtané jednostranné a dvoustranné neprokovené desky


Vrtání s detekcí


Máte-li desku v návrhovém programu
a nebo máte vrtací podklady v Excellon,
pošlete je



Detekce je zdlouhavý proces, který zpomaluje výrobu vaší zakázky
a přesnost detekce je minimálně 0,1mm. Pokud tedy potřebujete otvory pro pinové lišty 0,9mm a detekce vyhodnotí otvor jako 0,8mm, nelze s tím nic dělat, pouze si ručně otvor zvětšit.

Jaké podklady posílat

Detekce využívá bílé plošky uvnitř vodičů na PCB. Každá ploška je změřena a je k ní přiřazen nejbližší větší vrták, po 0,1mm. Pokud deska tyto plošky neobsahuje, nelze u ní detekci použít.

Takto lze detekovat otvory v prakticky jakýchkoliv datech. Detekce pracuje s určitou nejistotou (danou rozlišením vstupních dat) a proto pokud potřebujete někde specifickou velikost, vždy to uvádějte do poznámky.

Můžete také uvést do poznámky "vše 1mm" a já v postprodukci provedu manuální změnu vrtání.
Některé otvory detekce vynechá, pokud nevypadají jednoznačně jako otvor pro vrtání. Naopak občas může detekce provrtat například písmeno "B" v textech, ale snažím se tyto případy eliminovat.

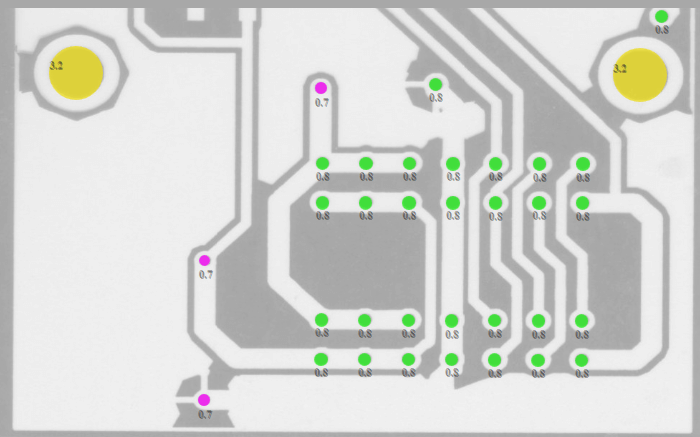

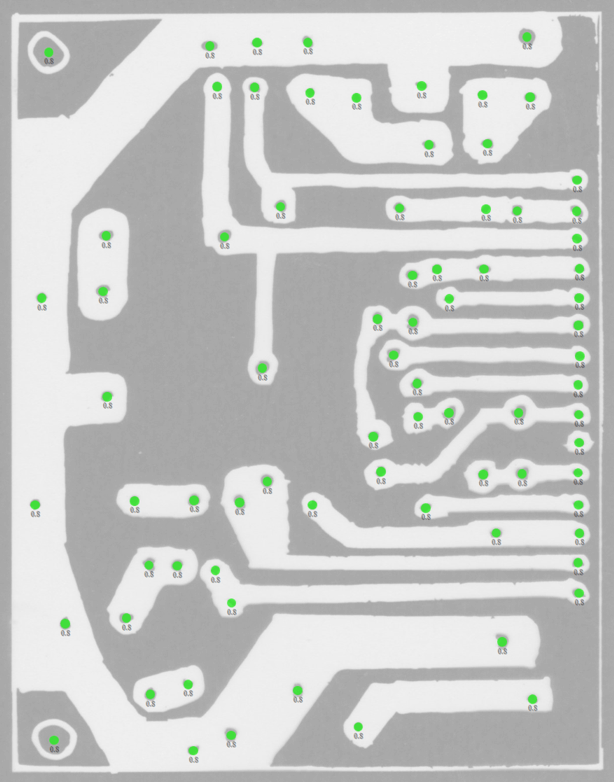

Ukázky detekce
